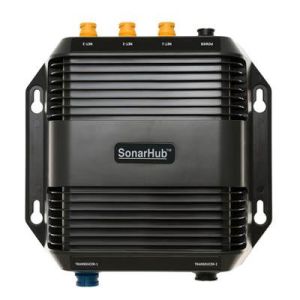

SonarHube™

Moduł posiadający sonar StructureScan® HD oraz echosondę CHIRP, kompatybilne z wyświetlaczami marki Simrad NSS i NSO.

Kompatybilny z pełną gamą wyświetlaczy wielofunkcyjnych Simrad NSS evo2 i NSO evo2, rozwiązanie sieciowe plug-and-play ułatwia identyfikację obszarów połowowych, które można łączyć z najnowszymi technologiami sonarowymi firmy Simrad: TotalScan, ForwardScan, StructureScan® HD I CHIRP.

Innowacyjny moduł SonarHub posiada trzy wbudowane porty Ethernet umożliwiające szybkie i wygodne połączenie bez konieczności korzystania z dodatkowego modułu sieciowego Ethernet.

Kompatybilne przetworniki z Simrad Yachting i AIRMAR są sprzedawane osobno.

Sonar

Częstotliwości sonaru i echosondy 455/800 kHz (StructureScan® HD), 40-60 kHz, 85-145kHz, 130-210 kHz (CHIRP), 50 kHz / 83 kHz / 200 kHz (wąskie pasmo)

Typ przetwornika do wyboru firmy Simrad i AIRMAR®

Dane techniczne/środowisko

Wodoodporność Standard/IPx7

Szerokość produktu 7.1 w\180 mm

Wysokość produktu 2,2 w\57 mm

Waga produktu 2 kg\0,9 kg

Temperatura pracy -28° do 75°C

Inne

Maksymalna głębokość na opcjonalny typ przetwornika

StructureScan: Maks. 91 m / 300 ft @ 455/800 KHz

CHIRP: 1067 m / 3500 ft (zależny od przetwornika)

Przegląd

Moc wyjściowa maks. 500W RMS (StructureScan® HD), 250W RMS (CHIRP)

Ethernet: trzy porty

Zasilanie: 4-stykowe złącze zasilania

Port przetwornika 1: Niebieski, 7-pinów złącze dla czujników CHIRP

Port przetwornika 2: Czarny, 9-pinów złącze do stosowania z StructureScan® HD

Moc

Zasilanie (Napięcie zasilania) 12 lub 24 V DC (9-32 VDC min-max)
