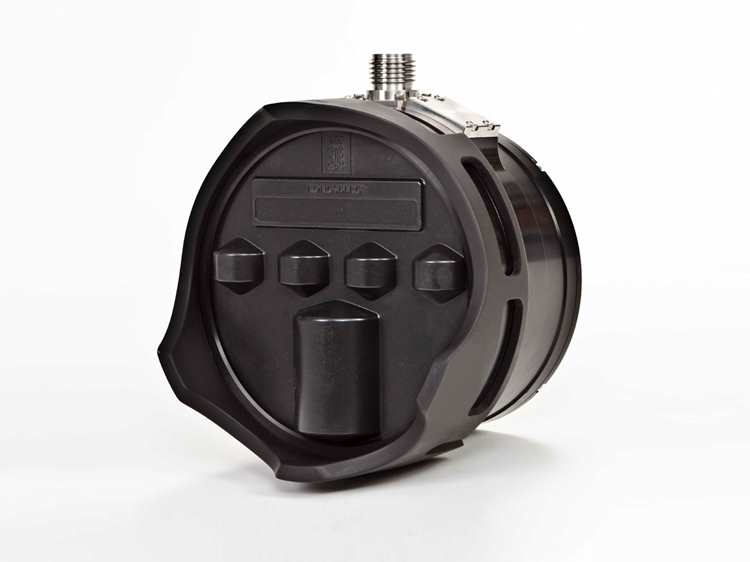

Sonar wielowiązkowy Kongsberg M3


CECHY

  • Głębokość wody do 500 m i do 4000 m
  • Przenośny, ekonomiczny i lekki sonar
  • Generuje zestawy danych obrazowych i batymetrycznych z jednej głowicy sonaru
  • Tworzy obrazy o jakości pojedynczej wiązki z szybkością wiązki wielowiązkowej
  • Zapewnia wyjście GeoTIFF i tworzy mozaikę w czasie rzeczywistym przy użyciu oprogramowania innych firm
  • Zgodność z IHO Special Order & 1A
    Wykorzystuje liniowe impulsy FM, CW i Dopplera
  • Innowacyjna konstrukcja sonaru M3 Sonar® wykorzystuje dwa zestawy komplementarnych przetworników, które pozwalają mu generować zarówno dane obrazowe jak i batymetryczne za pomocą tej samej głowicy. Unikalną cechą M3 Sonar® jest opatentowany tryb pracy eIQ (enhanced image quality), który generuje obrazy wielowiązkowe o niespotykanej dotąd wyrazistości.

Sonar M3 ma możliwość konfigurowania aplikacji wykorzystujących złożone impulsy. System pozwala operatorowi na interleave aktywnych pingów i pasywnych trybów nasłuchu, Dopplera, wielu okien true-zoom (do 4) z liniowymi FM i CW trybów pracy obrazowania.

Wyjścia danych są kompatybilne z różnymi programami innych firm, takimi jak Caris, EIVA, Hypack i QINSy. M3 Sonar® posiada zdolność do wytwarzania w czasie rzeczywistym chmur punktów 3D umożliwiających szybkie wykrywanie celów lub obiektów. Idealny do badań na płytkich wodach na USV/ASV/ROV i rozmieszczeniu dwóch głowic.

KORZYŚCI

  • Wysoka szybkość aktualizacji
  • Znacząca oszczędność czasu podczas operacji
  • Jednolity, duży obszar pokrycia
  • Możliwość pracy w trybie MultiMode
  • Niski pobór mocy
  • Przyjazny dla użytkownika

ZASTOSOWANIA

  • Inspekcja kadłuba
  • Kontrola mola i oczyszczenie nabrzeża
  • Podwodne poszukiwania i odzyskiwanie
  • Ochrona podwodna
  • Oprzyrządowanie pojazdów podwodnych

OPCJE INSTALACJI
Montaż na statku
Odpowiednie dla szerokiej gamy pojazdów, od dużych ROV klasy roboczej do małych ROV klasy obserwacyjnej
Montaż na statywie

ZGODNOŚĆ Z IHO
Zgodność z normą dokładności pionowej może być zachowana w całym sektorze ±60° dla pomiarów Zlecenia 1 i do co najmniej ±55° dla Zamówień Specjalnych.
Detekcja celów określona w Zamówieniu Specjalnym (sześcian o boku 1m) jest spełniona do 20m, a detekcja celów określona w Zamówieniu 1A (sześcian o boku 2m) jest zachowana do 40m.

ZASTOSOWANIA SONARU M3
INŻYNIERIA MORSKA I INSPEKCJA TERENU (MESI)

  • Inspekcja konstrukcji w portach i przystaniach
  • Inspekcje zapór i ujęć wody
  • Inspekcje pomostów mostowych i doków
  • Badania płytkich wód
  • Kontrole odpływów i rurociągów
  • Badania rurociągów
  • Monitoring pogłębiarek

POSZUKIWANIE I ODZYSKIWANIE (SAR) / BEZPIECZEŃSTWO

  • Oczyszczanie nabrzeża
  • Kontrola kadłuba
  • Kontrola pali
  • Wykrywanie niewybuchów (UEXO) / IED
  • Wykrywanie/odzyskiwanie ciał i dowodów
  • Kierowanie nurkami i nadzór nad nimi

OPRZYRZĄDOWANIE POJAZDÓW PODWODNYCH (UVI)

  • ROV – nawigacja, omijanie przeszkód, szybkie tworzenie mozaiki – badanie batymetryczne, badanie rurociągu
  • Nawigacja, unikanie przeszkód – Profilowanie wykopów

MONITOROWANIE ŚRODOWISKA

  • Monitorowanie zachowania ssaków
  • Monitorowanie ryb
  • Badania geologiczne (formacje dna i pęcherzyki gazu/szczeliny)
  • Stawy ściekowe i laguny
  • Wykrywanie miejsc archeologicznych i wraków statków
  • Monitorowanie raf koralowych

OPROGRAMOWANIE SONARU M3
Oprogramowanie M3 zostało opracowane specjalnie dla systemu M3 w celu zarządzania komunikacją z głowicą sonaru i obsługi całego procesu formowania wiązki i przetwarzania obrazu.

CZTERY PREDEFINIOWANE TRYBY
Obrazowanie: Nawigacja dalekiego zasięgu z szybką aktualizacją
Enhanced Image Quality (eIQ): Najwyższa jakość obrazu (rozdzielczość kątowa 0,95°) z krótkiego zasięgu z wolniejszą aktualizacją
Nawigacja ROV: Wybiera eIQ lub obrazowanie na podstawie zasięgu
Profilowanie: Wąska wiązka 3° używana do generowania chmury punktów 3D

OBSŁUGIWANE OPROGRAMOWANIE DO AKWIZYCJI DANYCH

  • Hypack Hysweep
  • QPS QINSy
  • EIVA NaviSuite
  • OIC SAMM
  • Forum VisualSoft Suite

OBSŁUGIWANE OPROGRAMOWANIE DO OBRÓBKI KOŃCOWEJ

  • CARIS HIPs & SIPs
  • Hypack
  • QPS QINSy
  • EIVA NaviSuite
  • Forum VisualSoft Suite
  • Echoview
