Szerokopasmowa echosonda hydrograficzna Kongsberg EA440

EA440 jest nową wieloczęstotliwościową echosondą hydrograficzną w technologii szerokopasmowej. Została opracowana do pomiarów hydrograficznych na wodach płytkich i średniej głębokości. Może być wykorzystywana jako przenośna lub stacjonarna, jednocześnie jako sonar boczny oraz profilograf osadów na płytkich wodach. Oprogramowanie operacyjne jest zgodne z nowym standardem MMI firmy KONGSBERG

Łatwa w obsłudze
Echosonda EA440 wykorzystując system operacyjny Microsoft Windows® 7 zapewnia użytkownikowi maksymalną łatwość i elastyczność w obsłudze. Może być obsługiwana przy pomocy myszy, manipulatora kulkowego lub zdefiniowanych przez operatora skrótowych komend. Menu dostępne jest w językach: angielskim, niemieckim, francuskim, islandzkim, norweskim i hiszpańskim.

Prezentacja na ekranie
Użytkownik może ustawiać wyświetlanie obrazu w dowolnej formie. Można wybierać różne okna na ekranie dla echogramu, A-skopu i cyfrowej głębokości. Można także sterować wszystkimi
funkcjami w EA440 kliknięciem na ekranie. Wszystkie funkcje zawierają wszechstronną pomoc wrażliwą na kontekst działań. Można zachować swoje ulubione ustawienia i przywołać je z
powrotem gdy zachodzi taka potrzeba.

Praca na wielu częstotliwościach
Jednocześnie echosonda może obsługiwać do ośmiu zespołów nad/odb pracujących na różnych częstotliwości od 10 do 500 kHz. Dla poprawienia jakości echogramów w pobliżu przetworników
instalowane są zespoły nad/odb, które łączem Ethernet połączone są ze zintegrowaną z monitorem jednostką procesora.

Różnorodność dostępnych wysokiej sprawności przetworników zapewnia pomiary na różnych wodach, od ekstremalnie płytkich mielizn (0.2m) do głębokości 3000 m. Przetwornik o niskiej
częstotliwości (typowo 10 i 15 kiloherca) może pracować jako lekki profilomierz osadów do maksymalnej głębokości wody 300 m. Kompletny system EA440 składa się z komputera PC (system
operacyjny Windows7), jednego lub kilku szerokopasmowych zespołów nad/odb oraz do ośmiu przetworników.

Oprogramowanie echosondy EA440 będzie regularnie aktualizowane.


Echogram: funkcja profilomierza dna, 15 kHz, tryb impulsowy CW, zakres penetracji w dno 2,5 m	A. Hydrograficzna stacja operatora (panel komputera zintegrowany z monitorem B. Zespół nad-odb (szerokopasmowy Transceiver WBT) C. Przetwornik

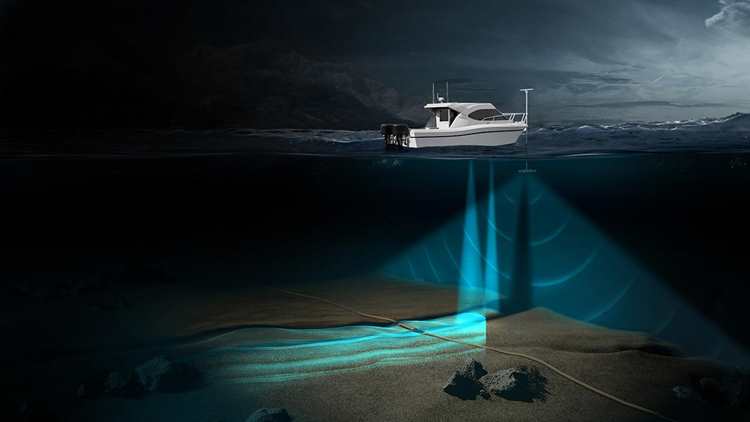

EA440 FUNKCJA SONARU BOCZNEGO

Funkcja sonaru bocznego o wysokiej rozdzielczości służy do:

Wykrywanie obiektów pod dnem
Morfologia dna
Kontrola procesu pogłębiania
Wykrywanie wraków i elementów wystających z dna

Jeśli podczas skanowania bocznego do echosondy jest podłączony
GPS oraz informacja o kursie, wówczas obiekt wykryty na
echogramie może być oznaczony kliknięciem myszy. Zostanie
zapamiętana informacja o pozycji tego obiektu. Te dane następnie
mogą być eksportowane w czasie rzeczywistym do obróbki przez
zewnętrzne oprogramowanie.

Przy pomocy funkcji powiększania (zoom) interesujący obiekt lub
cel może zostać powiększony w celu szczegółowego badania.
Obszar powiększania może być dowolnie zmieniany, a okno może
być przesuwane jako nakładka w dowolnej pozycji na echogramie
skanowania bocznego.

Tryb FM (chirp) jest doskonałym narzędziem dającym wysoka
rozdzielczość podczas skanowania bocznego na wysokiej
częstotliwości. W trybie CW podczas skanowania bocznego na 500
kHz , przy długości impulsu 32 μs uzyskuje się wysoką
rozdzielczość, ale krótki zasięg, typowo 50 – 75 m.
Przełączając na pracę FM (chirp) i długość impulsu 1 ms zasięg
zwiększa się do 125 – 150 m utrzymując tę samą wysoką
rozdzielczość. Przy takim zasięgu nie ma żadnego sensu, aby starać
się uzyskiwać jeszcze większą rozdzielczość.

Jeden kanał pionowy 200 kHz, dwa kanały podwójnego skanowania bocznego na 500 kHz z obszarem powiększonym dla
szczegółowego badania obiektów (po lewej) oraz morfologii (po prawej)

SPECYFIKACHA TECHNICZNA

SYSTEM

Praca pod standardowym systemem operacyjnym Windows 7
PC, łatwa instalacja. Dostępna pomoc online, Microsoft Internet
Explorer jest konieczny
System operacyjny: Windows 7 lub nowszy
Dysk twardy, minimum 100 GB
Menu w językach: angielski, niemiecki, francuski, islandzki,
norweski, hiszpański
Zakresy głębokości na monitorze min/max: 1 – 12.500 m
Ustawianie: ręczne, automatyczny zakres / automatyczny start
Widoki: echogram, skan boczny, A-skop

KOLOROWY WYŚWIETLACZ

Wyświetla aktualne pingi w 12/64 kolorach, szarości, w
kolorze miedzi, kolor progu oraz zakresu swobodnie
dobierany (w dB )
Rozdzielczość dna: 1 cm
Formy impulsów: CW, FM Chirp
Minimalne zakresy próbkowania:
- 0,6 cm (200 & 500 kHz)
- 2 cm przy 50/70/120 kHz
- 5 cm przy 38 kHz
- 10 cm przy 15 kHz

INTERFEJSY ZEWNĘTRZNE

Szeregowy i sieciowy dla surowych danych, dane nawigacyjne
NMEA, adnotacje, czujnik ruchu, formaty głębokości Simrad,
Atlas, HYMAS, NMEA, zdalny zapis Start/Stop, zdarzenia,
wejście temperatury NMEA

PRĘDKOŚĆ DŹWIĘKU

Ręcznie, kalkulowana lub zmienna z importowanego
profilu dna, korekcja na bieżąco z czujnika temperatury
i ustawienia zasolenia.

DETEKCJA DNA

Zaawansowany algorytm z wybieranym zakresem
głębokości min/max i ustawianym progiem w dB.
Częstość pingowania: max. 20 pingów/sek (regulowana)

PAMIĘĆ DANYCH

Kompletne surowe dane próbek ech, bitmapa, dane
echogramu, XTF, XYZ, formaty danych o pozycji mogą
być zapamiętywane na wewnętrznej lub zewnętrznej pamięci.

PANEL NADAWCZO/ODBIORCZY

Zakres częstotliwości: 10 – 500 kHz
Kanały: do 8 częstotliwości jednocześnie
Moc nadajnika: od 10W do 650W
Odbiornik: zakres dynamiki 160 dB
Zasilanie: 12 – 15 VDC
Pobór prądu: max. 5A
Zakres temperatury: praca 0 – 50oC,
przechowywanie – 40/+70stC

WYMIARY I CIĘŻAR

Wysokość: 84 mm
Głębokość: 213 mm
Szerokość: 438 mm
Ciężar: 5 kg
