Transponder AIS klasy A EM-TRAK A200


A200 jest w pełni zintegrowanym transponderem AIS klasy A, który posiada zarówno certyfikat SOLAS jak i certyfikat żeglugi śródlądowej dla globalnej zgodności ze wszystkimi krajowymi i międzynarodowymi (IMO) przepisami dla statków komercyjnych.

Pojedyncza zintegrowana i mała obudowa jest odporna na wodę i warunki atmosferyczne (IPx6 i IPx7), z zintegrowanym kolorowym wyświetlaczem. A200 jest łatwy w instalacji, obsłudze i integracji ze wszystkimi systemami na mostku, jak również oferuje pełen zakres zaawansowanych funkcji AIS, takich jak alarmy, filtry celów, listy informacji o statkach, pogoda w czasie rzeczywistym i inne.

  • Cechy

    • Certyfikat IMO SOLAS AIS klasy A
    • Certyfikat UE dla śródlądowych dróg wodnych
    • Obudowa wzmocniona i odporna na ekstremalne warunki – wodę (IPx6 i IPx7), wilgoć, wstrząsy, wibracje, temperatury
    • Wysoka wydajność GPS nowej generacji
    • Odpowiednia instalacja wewnętrzna lub stała instalacja zewnętrzna
    • Solidny ergonomiczny interfejs użytkownika z przyciskami i pokrętłem z konfigurowalnymi wielojęzycznymi opcjami menu
    • Zintegrowany kolorowy wyświetlacz z trybem nocnym
    • Mapa ENC (C-MAP) z konfigurowalnym nakładaniem celów AIS
    • Tryb cichy – transmisje AIS są zatrzymywane – wszystkie wiadomości są nadal odbierane
    • Zintegrowane WiFi o wysokiej wydajności
    • Opcje wyposażenia dodatkowego w postaci kabla z wtyczką pilotową i skrzynki przyłączeniowej
  • Specyfikacja techniczna

    SPECYFIKACJA FIZYCZNA I ŚRODOWISKOWA
    Wielkość (szer. x wys. x gł.) – 152 x 165 x 95 mm
    Waga – 1,1 kg
    Temperatura pracy – -25°C do +55°C
    Temperatura przechowywania – -25°C do +70°C
    Stopień ochrony – IPx6 i IPx7

    SPECYFIKACJA ELEKTRYCZNA
    Napięcie zasilania – 12V lub 24V DC
    Zakres napięcia zasilania – 9,6V – 31,2V DC
    Średni prąd (przy 12V) – 520mA
    Prąd szczytowy – 6A
    Średni pobór mocy (przy 12V) – 6.2W
    Izolacja galwaniczna – NMEA 0183, NMEA 2000, zasilanie, port anteny VHF

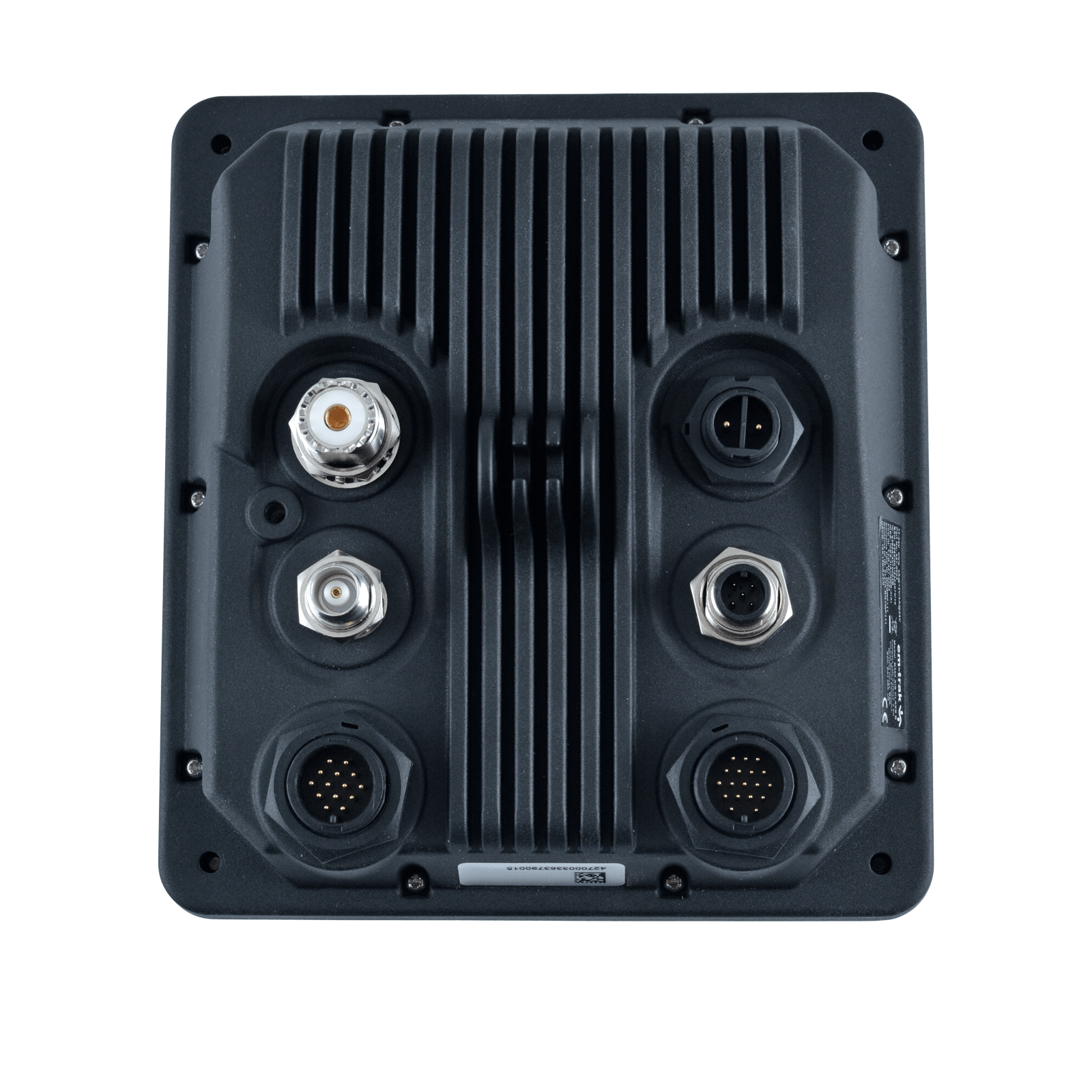

    ZŁĄCZA
    Antena VHF – SO-239
    GNSS – TNC
    Moc – 2-kierunkowy okrągły wielobiegunowy
    NMEA 0183/ tryb cichy – 14-kierunkowy okrągły wielobiegunowy
    NMEA 0183/ przekaźnik alarmowy – 18-kierunkowy okrągły wielobiegunowy
    NMEA 2000 – 5-kierunkowe złącze Micro-C

    INTERFEJSY DANYCH
    NMEA 0183 – 3 x porty wejściowe. 3 x porty dwukierunkowe – 3 x porty dwukierunkowe
    NMEA 2000 – NMEA 2000 Ed 3.101, LEN=1
    Wi-Fi – IEEE 802.11 (a/b/g), obsługuje tryb klienta i punkt dostępowy (5 połączeń w trybie punktu dostępowego)

    PRZESTRZEGANIE STANDARDÓW
    Normy AIS – IEC 61993-2 Ed. 3. ITU-R M.1371.5
    Normy bezpieczeństwa wyrobów – EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013
    Normy środowiskowe – IEC 60945 Ed. 4
    Szeregowe standardy interfejsu danych – IEC 61162-1 Ed 5.0. IEC 61162-2 Ed 1.0.
    NMEA 2000 – NMEA 2000 Ed 3.101
    Normy wydajności GNSS – IEC 61108-1 Ed 2.0. IEC 61108-02 Ed 1.0.

    GNSS
    Obsługiwane systemy – GPS, GLONASS, BeiDou, Galileo
    (dwa z dowolnej kombinacji, trzy łącznie z GPS, Galileo)
    Kanały – 72
    Antena wewnętrzna/zewnętrzna – Tylko zewnętrzna
    Czas do pierwszej naprawy od zimnego startu – 26s

    VHF NADAWCZO-ODBIORCZY
    System dostępu VDL – SOTDMA
    Częstotliwość pracy – 156,025MHz – 162,025MHz
    Szerokość pasma kanału – 25kHz
    Odbiorniki/ nadajniki – 3 x odbiorniki, 1 x nadajnik
    Czułość odbiornika AIS (20% PER) – -111dBm
    Moc nadajnika AIS – 5W (+37dBm)

    INTERFEJS UŻYTKOWNIKÓW
    Ekran – 5″ 800 x 480 pełnokolorowy LCD
    Przyciski – koder obrotowy do wyboru i wprowadzania danych, 4 przyciski menu i 4 przyciski kierunkowe
    Interfejs karty SD – Interfejs karty Micro SD do logowania i wykresów (nie jest dostępny w em-trak)

    ANTENA GNSS
    Wielkość – 85 x 70 mm
    Waga – 470g
    Stopień ochrony – IPx6 i IPx7
    Montaż – 1 cal 14 TPI wymagany montaż na słupie
    Obsługiwane systemy GNSS – GPS, GLONASS, Galileo, BeiDou

  • W zestawie

    1 X Transceiver AIS
    1 X Pakiet wsporników montażowych i mocowań
    I X Kabel zasilający
    1 X Kabel dostępu do danych
    1 X Antena GPS
