SPECYFIKACJA FIZYCZNA I ŚRODOWISKOWA
Wielkość (szer. x wys. x gł.) – 170 x 140 x 69 mm
Waga – 695g
Temperatura pracy – -25°C do +55°C
Temperatura przechowywania – -25°C do +70°C
Stopień ochrony – IPx6 i IPx7
SPECYFIKACJA ELEKTRYCZNA
Napięcie zasilania – 12V lub 24V DC
Zakres napięcia zasilania – 9,6V – 31,2V DC
Średni prąd (przy 12V) – 240mA (1,6A przy ładowaniu akumulatora)
Prąd szczytowy – 3,85A
Średni pobór mocy (przy 12V) – 2,9W (19,2W podczas ładowania akumulatora)
Izolacja galwaniczna – tylko wejścia NMEA 0183, NMEA 2000, port antenowy VHF
Pojemność baterii – 4600mAh
Typ akumulatora – 3,7 V Li-Ion ładowalny
Żywotność baterii (domyślne warunki pracy) – 48 godzin

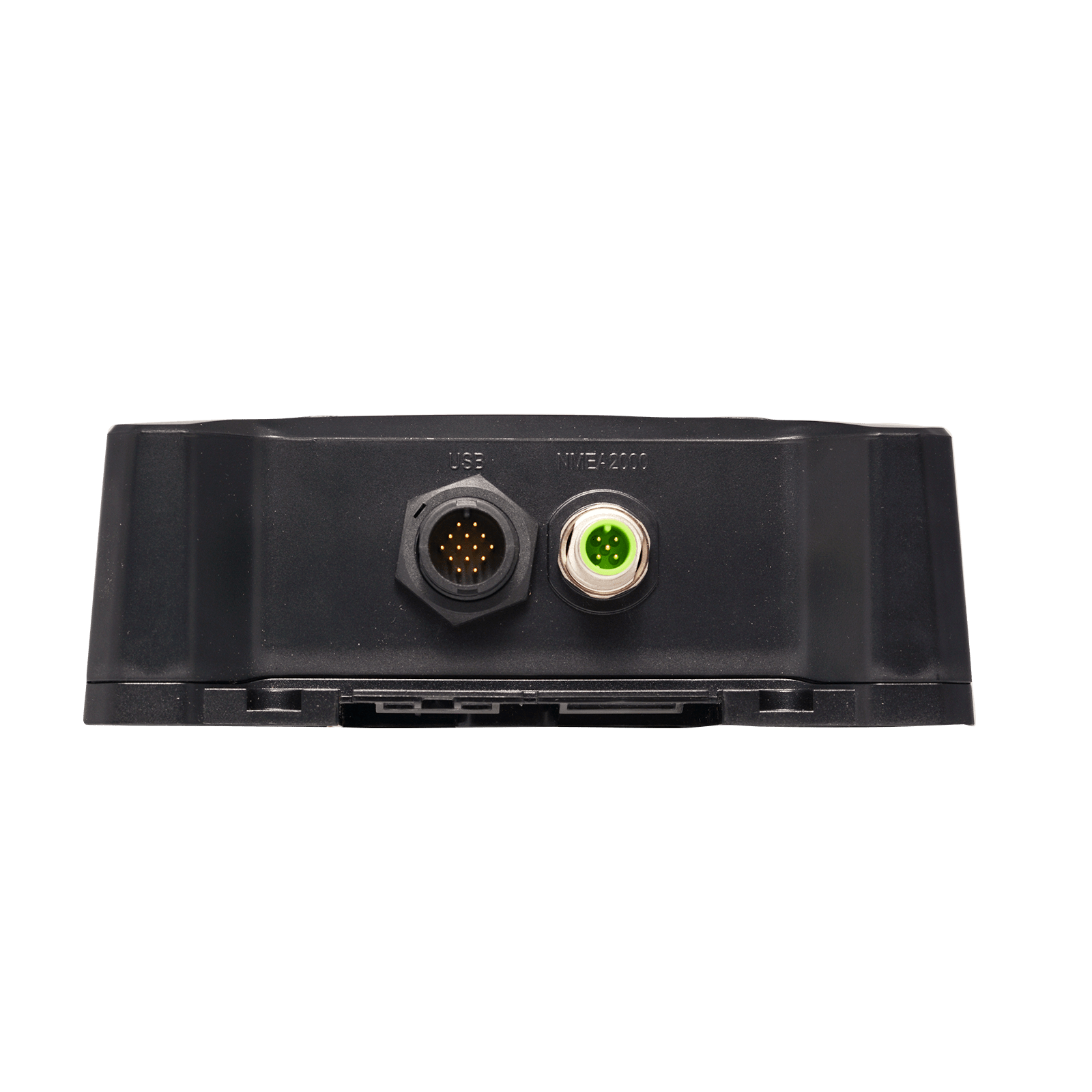

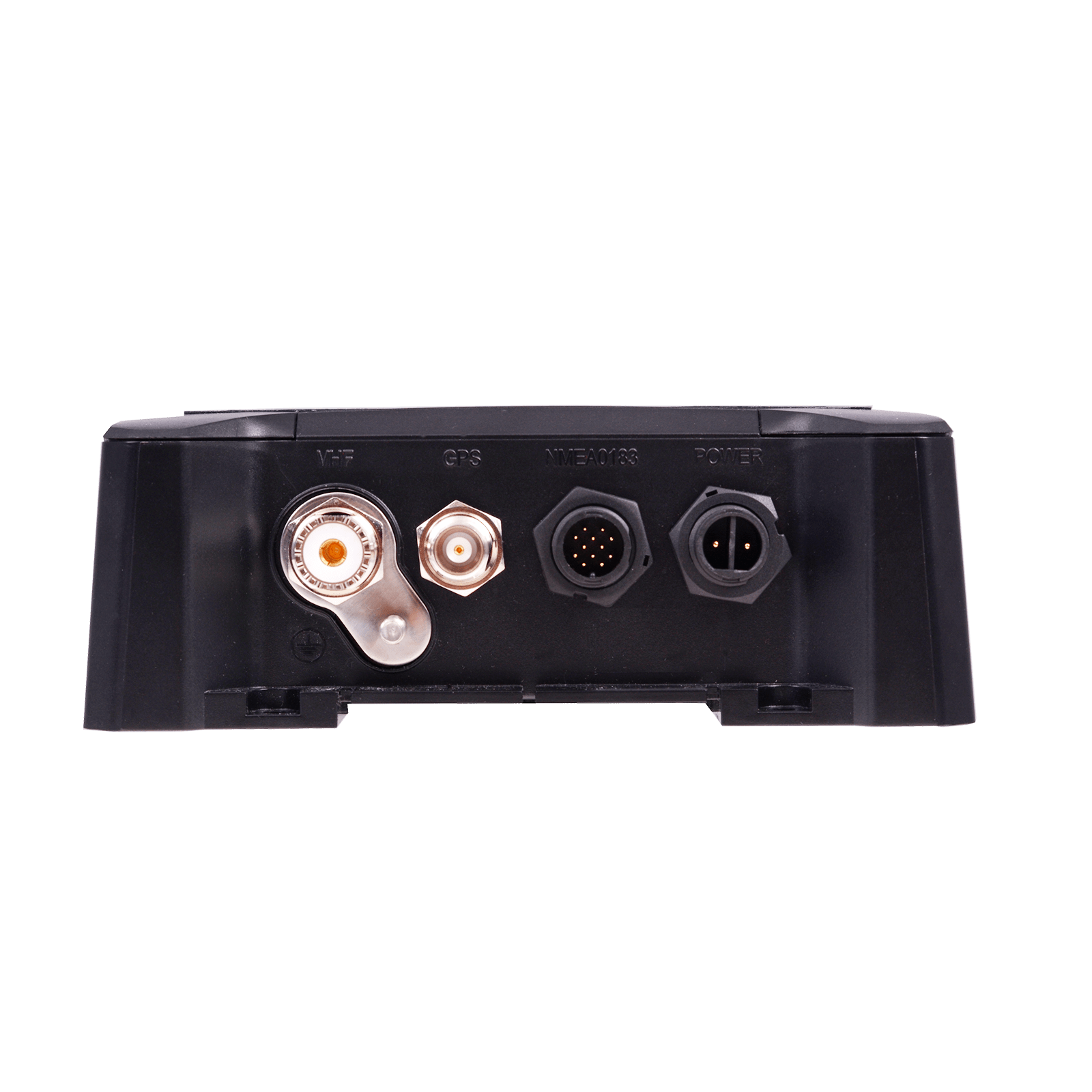

ZŁĄCZA
Antena VHF – SO-239
GNSS – TNC
Moc – 2-kierunkowy okrągły wielobiegunowy
NMEA 0183/ tryb cichy – 12-kierunkowy okrągły wielobiegunowy
NMEA 2000 – 5-kierunkowe złącze Micro-C
USB – USB Micro-B
INTERFEJSY DANYCH
NMEA 0183 – 2 x porty dwukierunkowe
NMEA 2000 – NMEA 2000 Ed 3.101, LEN=1
Port USB – PC virtual com dla danych NMEA 0183
Wi-Fi – IEEE 802.11 (a/b/g), obsługuje tryb klienta i punkt dostępowy (2 połączenia w trybie punktu dostępowego)
Bluetooth – BT Classic 4.0, 7 jednoczesnych połączeń
PRZESTRZEGANIE STANDARDÓW
Normy AIS – IEC 62287-2 Ed. 2. ITU-R M.1371.5
Normy bezpieczeństwa wyrobów – EN60950-1 2006 +A11:2009 +A1:2010 +A12:2011 +A2:2013 EN62311:2008
Normy środowiskowe – IEC 60945 Ed. 4
Szeregowe standardy interfejsu danych – IEC 61162-1 Ed 5.0. IEC 61162-2 Ed 1.0.
NMEA 2000 – NMEA 2000 Ed 3.101
Normy wydajności GNSS – IEC 61108-1 Ed 2.0. IEC 61108-02 Ed 1.0.
GNSS
Obsługiwane systemy – GPS, GLONASS, BeiDou, Galileo
(dwa z dowolnej kombinacji, trzy łącznie z GPS, Galileo)
Kanały – 72
Antena wewnętrzna/zewnętrzna – Tylko zewnętrzna
Czas do pierwszej naprawy od zimnego startu – 26s
VHF NADAWCZO-ODBIORCZY
System dostępu VDL – SOTDMA
Częstotliwość pracy – 156,025MHz – 162,025MHz
Szerokość pasma kanału – 25kHz
Odbiorniki/ nadajniki – 2 x odbiorniki, 1 x nadajnik
Czułość odbiornika AIS (20% PER) – -111dBm
Moc nadajnika AIS – 5W (+37dBm)

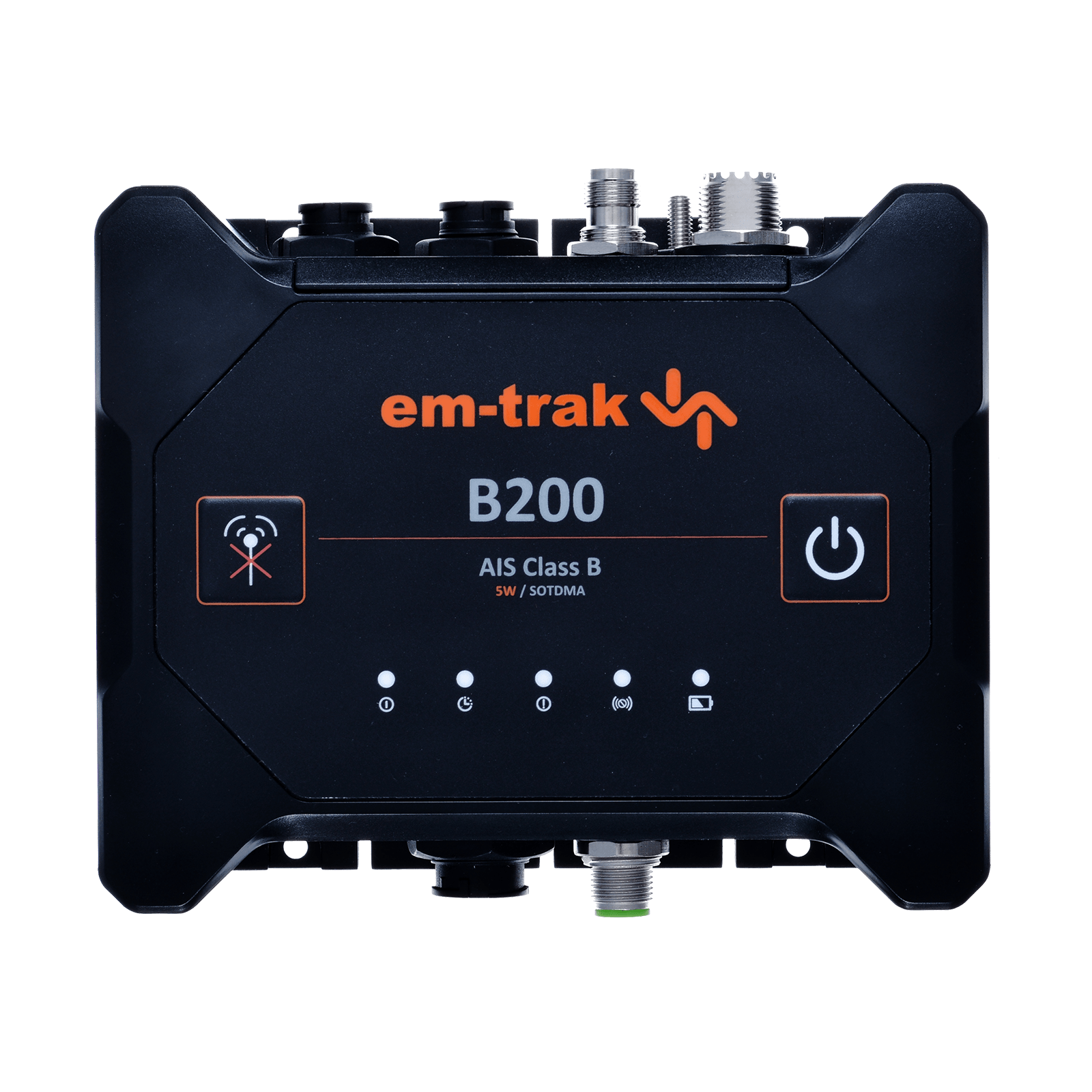

INTERFEJS UŻYTKOWNIKÓW
Przyciski – Zintegrowany tryb cichej pracy
Wskaźniki – Moc, czas nadawania, błąd, tryb cichy
ANTENA GNSS
Wielkość – 85 x 70 mm
Waga – 470g
Stopień ochrony IPx6 i IPx7
Montaż – 1 cal 14 TPI wymagany montaż na słupie
Obsługiwane systemy GNSS – GPS, GLONASS, Galileo, BeiDou
