Wielowiązkowy sonarowy system rybacki WASSP


Producentem urządzenia jest firma ENL Electronic Navigation Ltd z Nowej Zelandii, www.enl.co.nz. Jest to echosonda przeznaczona do pracy na płytkich wodach, do 200m czyli idealna do zastosowania na Morzu Bałtyckim.

Parametry techniczne:

  • Częstotliwość pracy: 160 kHz
  • Ilość wiązek: 112
  • Kąt pokrycia dna: 120 stopni
  • Moc nadajnika: 40 W – 1.5 kW
  • Maksymalny zakres głębokości: 200m
  • Stabilizacja kołysań poprzecznych: +/- 45 stopni
  • Zasilanie: 24 VDC (230 VAC +przetwornica)
  • Pobór mocy: 70 W
  • Ciężar zespołu nad/odb.: 5 kg
  • Ciężar głowicy akustycznej: 18 kg

Krótki przegląd jej możliwości znajduje się poniżej:

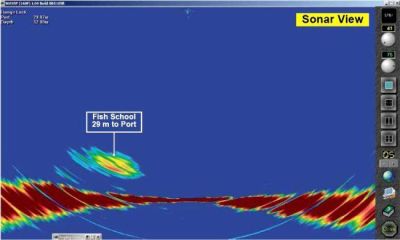

Echogram sonarowy z ławicą po lewej stronie w odległości 29m

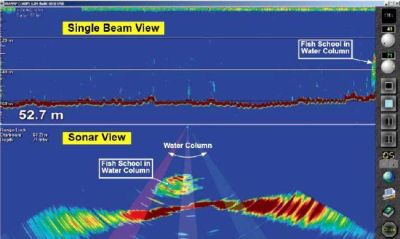

Widok echogramów sonaru i echosondy jednowiązkowej z ławicą w kolumnie wody

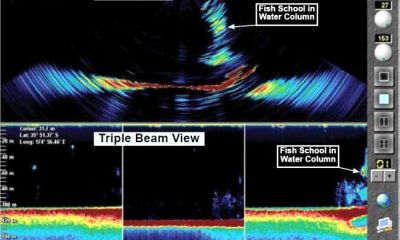

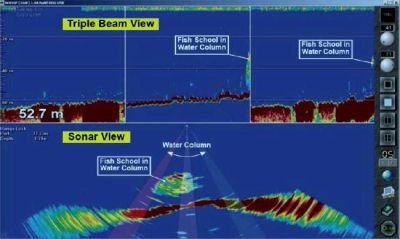

Echogram ławicy w kolumnie wody z sonaru i z trzech wiązek

Echogram ławicy w kolumnie wody, widok sonarowy i z trzech wiązek

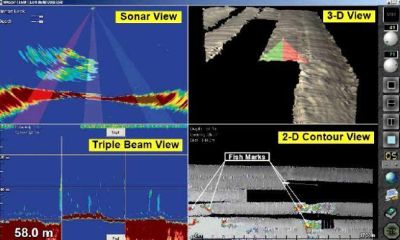

Widok: rozproszenie od dna, 3D, z trzech wiązek oraz z sonaru

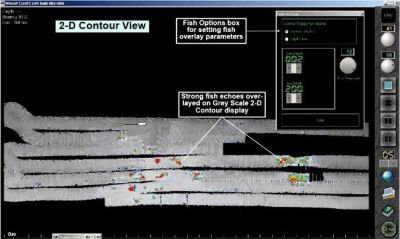

Widok echa ryb na tle szarego echogramu dna w 2D. Echa od ryb prezentowane są w kolorach w zależności od siły celu. Kolory ustawiane są w okienku Fish Options.

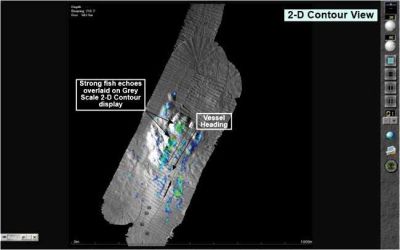

Więcej ech od ryb przykrywających szary echogram dna prezentowany w 2D

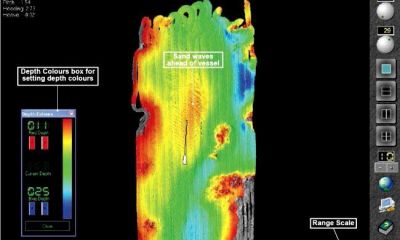

Widok warstwowy: statek widoczny w środku, kolor głębokości od czerwonego (11m) do niebieskiego (25m). Pozostałe zakresy głębokości są widoczne na szaro. Skala głębokości 1.800m

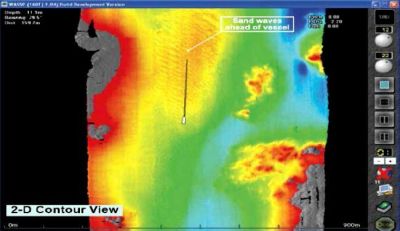

Echogram jak poprzedni ale zakres skali zmieniony na 900. Widoczne zafałdowania piasku na dnie przed statkiem.

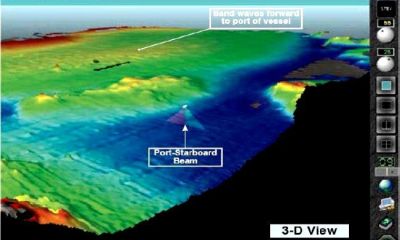

Widok w 3D prezentujący pokrycie sonarem terenu po lewej i prawej burcie z dwóch poprzednich echogramów.

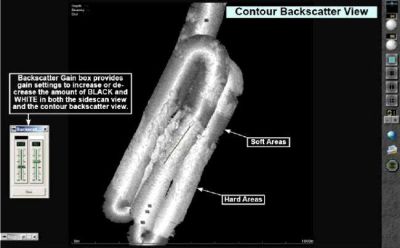

Echogram rozproszenia od dna pokazujący jego twardość. Jaśniejsze tło = twardsze dno, ciemniejsze tło = bardziej miękkie dno.

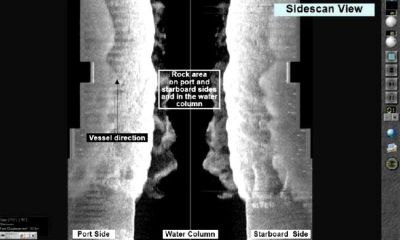

Echogram skanowania bocznego. Widoczne po obu stronach rejony twardego dna oraz w części środkowej zawiesinę w kolumnie wody wywołaną przepływającym statkiem.

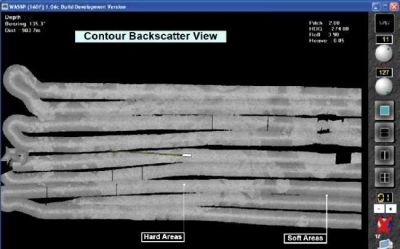

Inny echogram rozproszenia od dna ukazujący więcej zmian w twardości dna.

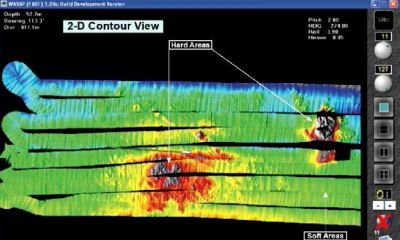

Widok 2D tego samego rejonu.

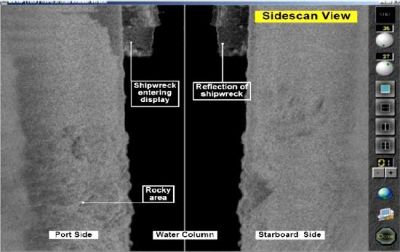

Skan boczny. Wrak pojawia się u góry ekranu po lewej stronie. Twarde rejony dna po lewej stronie.

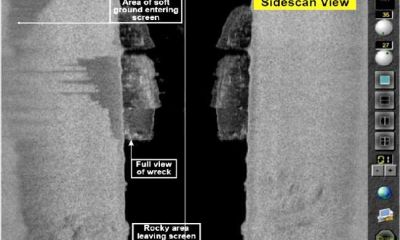

Ten sam widok, wrak pojawił się w pełni. Także miękki dno zaczyna się pojawiać z tej strony. Widać odłamany dziób wraku oraz wyraźny cień masztu z lewej strony.

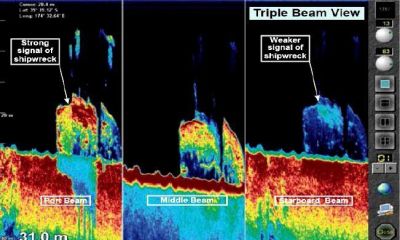

Widok wraku w 3 wiązkach pionowych. Widać, że wrak leży bardziej z lewej strony, ponieważ jest silniejsze echo (jaśniejsze).

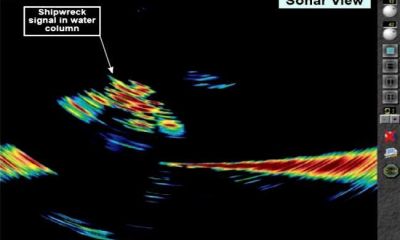

Widok sonarowy wraku w toni wodnej.

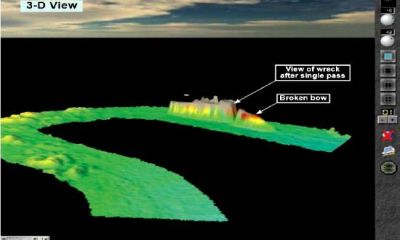

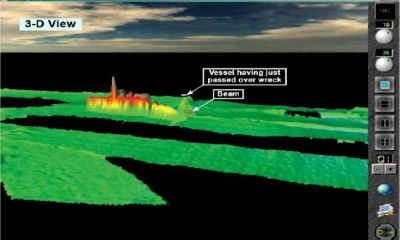

Widok 3D wraku utworzony po pojedynczym przepłynięciu nad nim.

Widok 3D tego samego wraku po kilkakrotnym przepłynięciu nad nim.

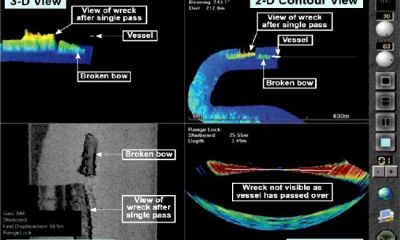

Ten sam wrak w 4 widokach: 3D, 2D, rozproszenie od dna oraz sonarowym.

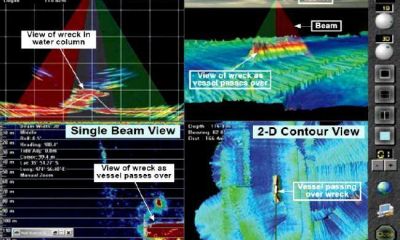

Inny wrak w 4 widokach: sonarowy, 3D, pojedyncza wiązka, warstwowy.

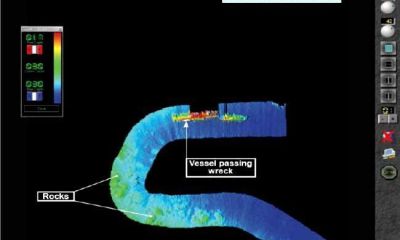

Widok wraku w 2D. Widoczne skały (na zielono) na trasie przelotu.

Ten sam wrak w widoku jako rozproszenie od dna. Widoczne skały na szlaku.

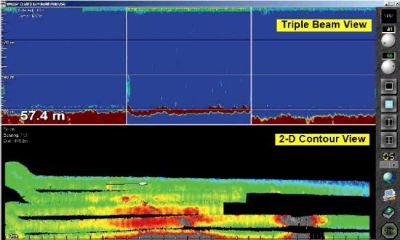

Dwa obrazy: echogram z 3 wiązkami oraz widok warstwowy 2D.

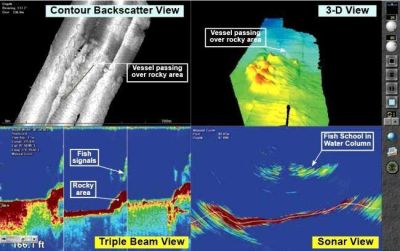

4 obrazy: sonarowy, 3D w szarej skali, 3 wiązki oraz 2D w szarej skali.

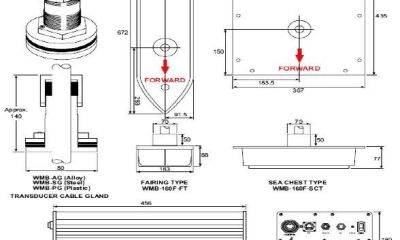

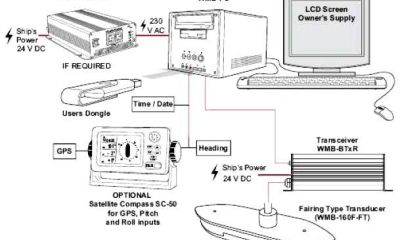

Elementy systemu WASSP

Głowica z zespołem nadawczo-odbiorczym
